MATLAB入门(十一)

三维绘图

三维绘图

• polt3函数

• 语法:

  • plot3(x,y,z)

  x=0:0.1:10*pi;
  y=sin(x);
  z=cos(x);

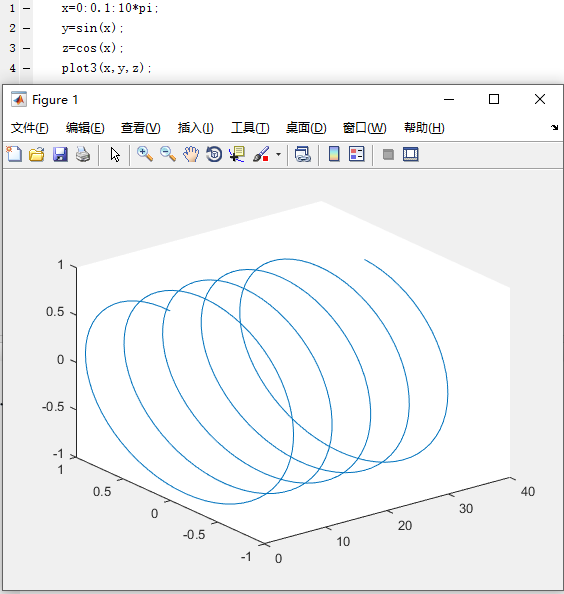

  plot3(x,y,z);



三维曲线

• 矩形网格

  • 二维曲线

  • 先找到x,再找到对应的y,绘制点

    x=1:2*pi;
    y=sin(x);

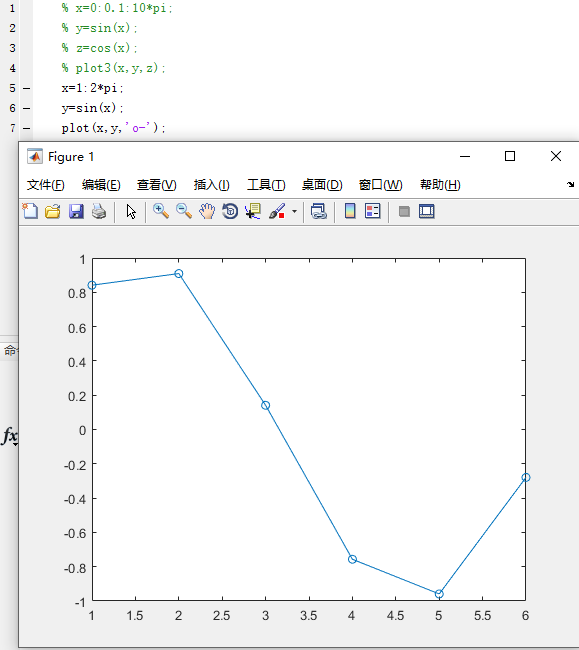

    plot(x,y,'o-');



• • 三维曲线

    • 先找到(x,y),找到对应的z,绘制点
    • 网线图
    • 表图

• 语法:

  • [x,y]=meshgrid(x,y)

    x=-2:0.5:2;
    y=-2:0.5:2;
    [x,y]=meshgrid(x,y);

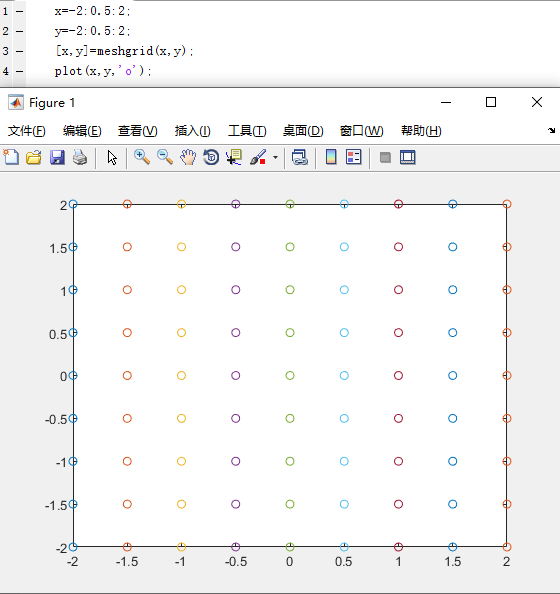

    plot(x,y,'o');



    • mesh图

    [x,y]=meshgrid(-2:0.5:2);
    z=ones(size(x));

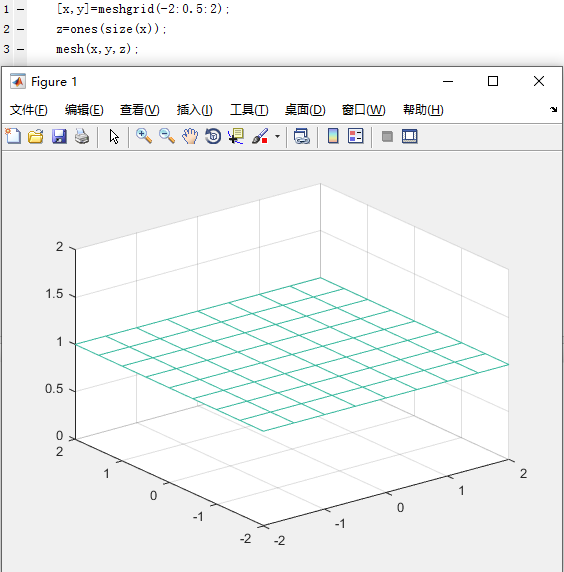

    mesh(x,y,z);



[x,y]=meshgrid(-8:0.5:8);
z=sin(x);

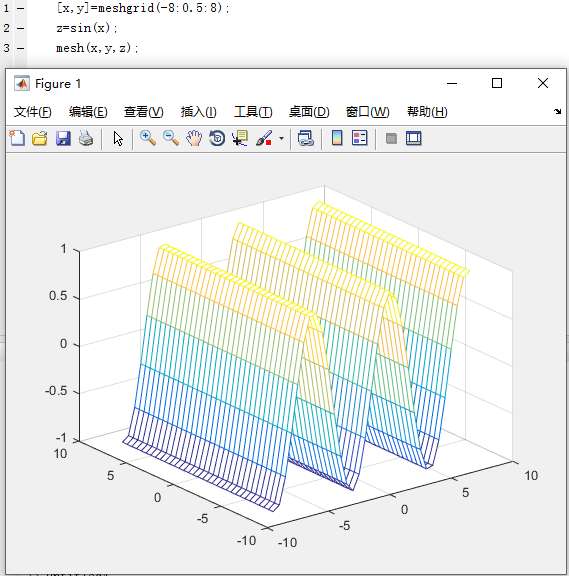

mesh(x,y,z);

[x,y]=meshgrid(-8:0.1:8);
z=sin(x)+cos(y);

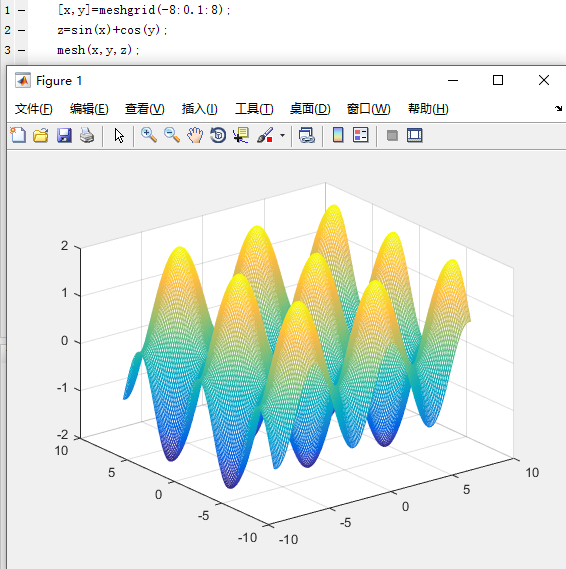

mesh(x,y,z);

• 表面图-surf

  • 语法:

  • surf(x,y,z)

    [x,y]=meshgrid(-5:0.5:5);
    z=ones(size(x));

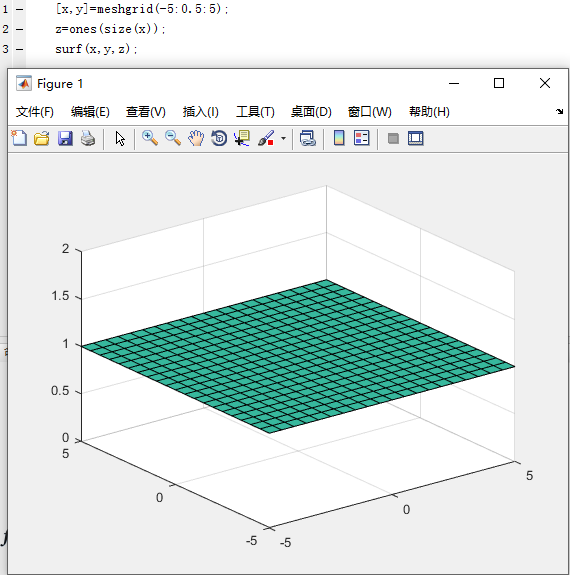

    surf(x,y,z);



z=√(x^2+y^2 )

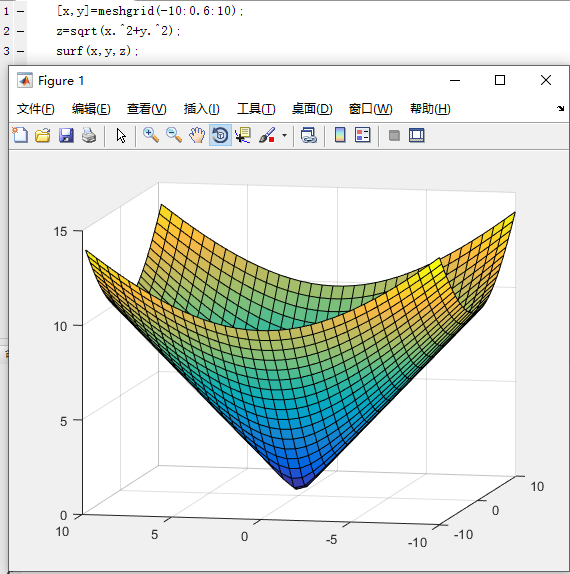

[x,y]=meshgrid(-10:0.6:10);
z=sqrt(x.^2+y.^2);
surf(x,y,z);

z=sin⁡(√(x^2+y^2 ))/√(x^2+y^2 )

[x,y]=meshgrid(-8:0.5:8);
r=sqrt(x.^2+y.^2);
z=sin(r)./r;

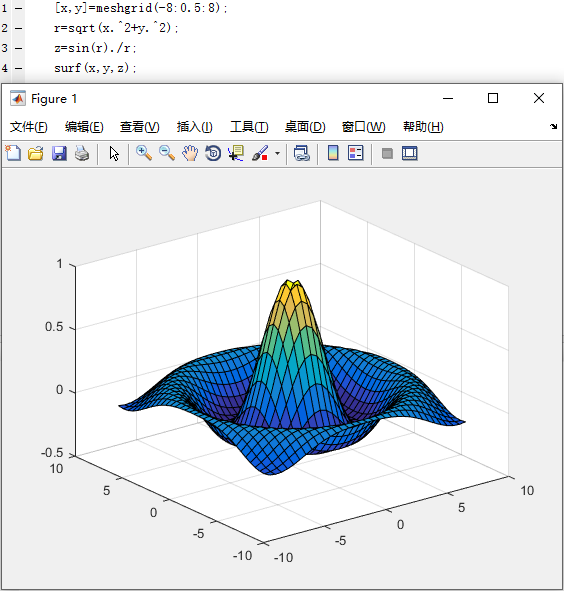

surf(x,y,z);
